MiniChipシリーズ

MiniChip14/MiniChip16/MiniChip20/MiniChip24

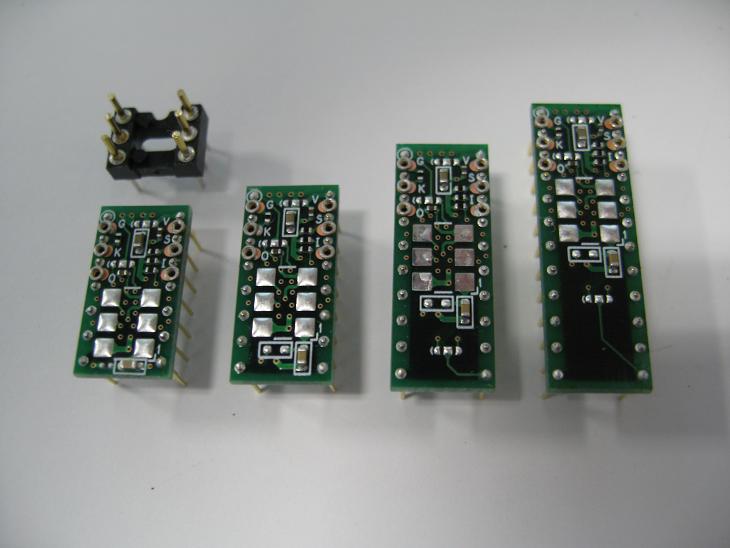

MiniChip_14_16_20_24_top_image
MiniChip_14_16_20_24_bottom_image
MiniChip20_with OSC_image
MiniChip20_with_JTAG_Adaptor_image
MiniChip20_connecting_JTAG_Lines_image

販売中
CPLDにXilinx社XCR3064XL-CP56を採用。
14pin TTLシリーズと換装可能。(MiniChip14)
16pin TTLシリーズと換装可能。(MiniChip16)
20pin TTLシリーズと換装可能。(MiniChip20)
PAL 16V8シリーズと換装可能。(MiniChip24)(8FF => 64FF)
電源5V、3.3V選択可能。
5Vトレラント対応。
水晶発振器(FXO-31/37Lシリーズ、及び互換品)搭載可能。
OSCの変わりにVCXO搭載可能。
VCXOのvc端子にlow pass filterが構成可能であり、PLLを組み込み可能。
Xilinx社WebPack(無料)にてデータの更新、書き込み可能。
(JTAGケーブルが別途必要です。)
