IPMate_DaugtherCard

EtherNet関連
DC_Marvell_88E1011s_Gbit_PHY_image
販売終了
類似品特注可能
Gigabit Ether-PHY(Marvell 88E1011S)
Marvell 88E1011S-RCJ搭載。
1000M/100M/10M動作。
SC + Copperインタフェース。
SCにはAgilent HFBR-53D5。(HFBR-53D5は未実装)
単体でSC~Copperメディアコンバータとしても動作可。
GMIIインタフェース。
144pin SODIMM コネクタインタフェース。
SODIMM_Exchangerと組み合わせて、他のEDKとの接続も可能。
RoHS非対応品です。 RoHS非対応品です。
・サイズ: 90mm × 67.6mm
Marvell_88E1111S_Gbit_PHY_image
販売終了
類似品特注可能
Gigabit Ether-PHY(Marvell 88E1111)
Marvell 88E1111搭載。
1000M/100M/10M動作。
RJ45インタフェース。
MII,GMII,RGMII,SGMIIインタフェース。
144pin SODIMM コネクタインタフェース。
SODIMM_Exchangerと組み合わせて、他のEDKとの接続も可能。
RoHS非対応品です。 RoHS非対応品です。
回路図(pdf:91kB)Layout図(pdf:682kB)
DC_LXT972A_PHY_Card_image
販売終了
類似品特注可能
10/100M-Ether-PHY(Intel LXT972A)
Intel社 LXT972A(LXT971)搭載。
10M/100M動作。
RJ45インタフェース。
MIIインタフェース。
144pin SODIMM コネクタインタフェース。
  (BCM5221ボードとピンコンパチ)
  SODIMM_Exchangerと組み合わせて、他のEDKとの接続も可能。
サイズ: 58.9mm × 67.6mm

RoHS非対応品です。 RoHS非対応品です。
  回路図(pdf:56kB)Layout図(pdf:166kB)
MB_S3C2410X_image
販売終了
類似品特注可能
10/100M-Ether-PHY(BroadCom BCM5221)
BroadCom社 BCM5221搭載。
10M/100M動作。
MIIインタフェース。
XTAL,OSC実装パターンあり。(OSC 25MHzが実装されています。)
144pin SODIMM コネクタインタフェース。
  (LXT972Aボードとピンコンパチ)
SODIMM_Exchangerと組み合わせて、他のEDKとの接続も可能。
サイズ: 58.9mm × 67.6mm

RoHS非対応品です。 RoHS非対応品です。
  回路図(pdf:51kB)Layout図(Zipped pdf:421kB)
DC_LXT972A_x2_PHY_Card_image
販売終了
類似品特注可能
2Port-10/100M-Ether-PHY(Intel LXT972A x 2)
Intel社 LXT972A(LXT971)を2個搭載。
10M/100M動作。
RJ45インタフェース。
MIIインタフェース。
200pin DDR-SODIMM コネクタインタフェース。
RoHSに対応しています。 RoHS対応品です。
USB関連
DC_UHOSTDEV11_PHY_Card_image
販売終了
類似品特注可能
USBHOST/DEV1.1 Tranceiver
弊社IPMate-UHOSTC11PCI32-V01ボードのPHY部分を切り出したカード。
USB-Aコネクタを2個、USB-Bコネクタを1個搭載。
USB-Aコネクタを使用してUSBHOST1.1のIPやアプリケーションの検証が可能。
USB-Bコネクタを使用して、USBDEV1.1のIPやアプリケーションの検証が可能。
USB-A,Bの両コネクタを使用して、USBHUBのIPやアプリケーションの検証が可能。
144pin SODIMM コネクタインタフェース。
SODIMM_Exchangerと組み合わせて、他のEDKとの接続も可能。
サイズ : 90.0 × 67.6mm

RoHS非対応品です。 RoHS非対応品です。
DC_KL5KUSB201_PHY_Card_image
販売終了
類似品特注可能
 USBDEV2.0(KL5KUSB201) Tranceiver
川崎マイクロ社製 KL5KUSB201搭載。
UTMIインタフェース。
HighSpeed/FullSpeedオペレーション。
144pin SODIMM コネクタインタフェース。
SODIMM_Exchangerと組み合わせて、他のEDKとの接続も可能。
・サイズ: 58.9mm × 67.6mm

RoHS非対応品です。 RoHS非対応品です。
DC_uhost20QFP_Synopsys_image
DC_uhost20GBGA_Synopsys_image
DC_uhost20BGA2_Synopsys_image
非売品

USBHOST2.0-Tranceiver
左の3点はSynopsys Inc.社の評価用PHYを搭載したボード。
(参考展示)
UTMI-Interface
144pin SODIMM コネクタインタフェース。
IEEE1394a関連
DC_IEEE1394a_LINK_PHY_TI_image
販売終了
類似品特注可能
IEEE1394.a GPLynx+PHY-TI
弊社ML-IIボードのLINK+PHY部分を切り出したカード。
PHYチップに  TSB41LV03A
LINKチップに TSB12LV32を搭載。
LINKを迂回してPHYのみの使用も可。
144pin SODIMM コネクタインタフェース。
SODIMM_Exchangerと組み合わせて、他のEDKとの接続も可能。
サイズ: 90.0mm × 67.6mm

RoHS非対応品です。 RoHS非対応品です。
CPU関連

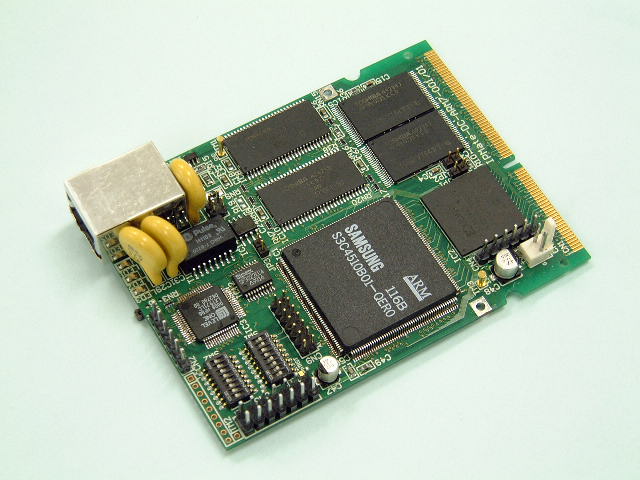

DC_ARM7_image
販売終了
類似品特注可能
ARM-7(Samsung S3C4510B)
CPUにSamsung社S3C4530A(S3C4510B)を搭載。
FLASH(Toshiba TC58FVT641FT-10)を4個搭載。
 (8Mbyte x 4 = 32Mbyte)
SDRAM(TC59SM716AFT-80)を2個搭載。
 (16Mbyte x 2 = 32Mbyte)
SRAM(TC55V16100FT-12)を2個搭載。
 (2Mbyte x 2 = 4Mbyte)。
10/100M-Ethernet-Interfaceを1Port実装。
 (PHYはIntel : LXT972A)
RS232Cを1Port実装。(2 UARTのうちの1Portを使用。)
RTC(SeikoEpson RTC-8564JE)を実装。
144pin SODIMM コネクタインタフェース。
サイズ:81.3mm x 67.6mm

RoHS非対応品です。 RoHS非対応品です。
その他
DC_universal_SODIMM144pin_image
販売終了
類似品特注可能
Universal Board(SODIMM144)
2.54mmピッチのユニバーサルカード。
用途いろいろ。
144pin SODIMM コネクタインタフェース。
サイズ: 90.0mm × 67.6mm

RoHS非対応品です。 RoHS非対応品です。
DC_universal_SODIMM200pin_image
販売終了
類似品特注可能
Universal Board(SODIMM200)
2.54mmピッチのユニバーサルカード。
用途いろいろ。
200pin SODIMM コネクタインタフェース。
RoHSに対応しています。 RoHS対応品です。
SODIMM144pin_Exchanger_image
販売終了
類似品特注可能
SODIMM Exchanger
144pin SODIMMコネクタを80pinハーフピッチのコネクタ2個に変換。
弊社DaughterCardを、お客様のシステムにフラットケーブルを介して簡単に接続することができます。
基板を作成する時間や予算がない時、すぐにでも判断を下す必要があるとき、お役に立ちます。
コネクタはヒロセHIF6を使用。
ピンヘッダ(HIF6A-80D-1.27R)2個添付。
RoHS非対応品です。 RoHS非対応品です。
  回路図(pdf:39kB)Layout図(Zipped pdf:320kB)

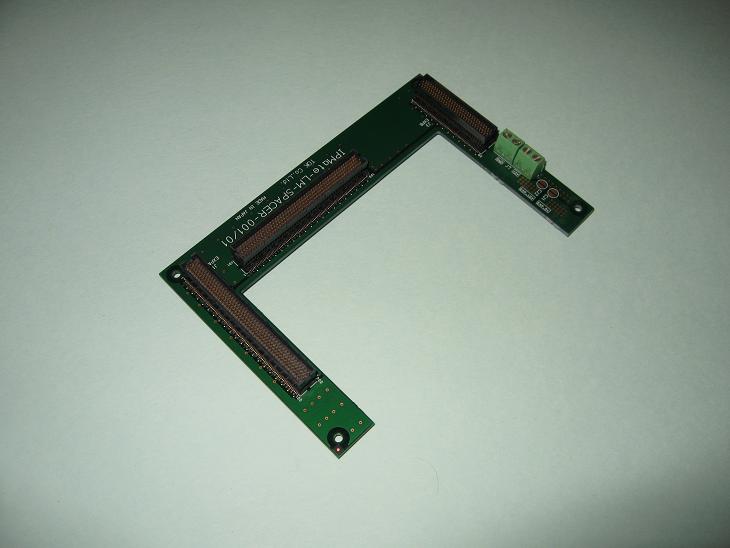

IPMate_LM_Spacer_image
販売終了
類似品特注可能
IPMate-LM-Spacer
IPMate_ARMINTシリーズや、ARM LM(Logic-Module)をスタックする際に、基板間に空間を確保するためのスペーサボード。
中央部分が刳り抜いてあるため、MotherBoard側に背高の部品を配置することが可能。
RoHSに対応しています。 RoHS対応品です。
IPMate_LM_Spacer_120_200_image
販売終了
類似品特注可能
IPMate-LM-Spacer-S120
IPMate-LM-Spacer-S200
IPMate_ARMINTシリーズや、ARM LM(Logic-Module)をスタックする際に、基板間に空間を確保するためのスペーサボード。
120pinタイプと200pinタイプを用意。
RoHSに対応しています。 RoHS対応品です。
