RoHS対応品です。 |
|
| ◇ |
本モジュールはSDCardを媒体として、WindowsシステムによってSDCardに記憶されたバイナリデータをFPGAに転送してコンフィグレーションを行う機能を供します。 |
| ◇ |
SDCardには、最大2GBまでのFAT16でフォーマットされたSDCardを使用でき、容量の許す限りバイナリデータを格納することができます。
(FAT32でフォーマットされたSDCardや、2GByteを超えるSDHCには現状対応していません。) |
| ◇ |
Xilinx,AlteraのFPGAのコンフィグレーションが行えます。(Latticeは調整中) |
| ◇ |
SDCardへのバイナリデータの書き込みは、Windowsシステム上のExplorer上でDrag & Copyするだけで簡単に行えます。JTagケーブルを接続する煩わしさがありません。 |
| ◇ |
microSDCard上に格納する”CONFIG.TXT”の名称のアスキーキャラクタで記述された制御ファイルにより、FPGAに転送するバイナリデータの選択や、コンフィグレーションに関する各種パラメータを指定することが可能です。 |
| ◇ |
“CONFIG.TXT”の先頭で、メーカ指定コマンドを入力すると、そのメーカに固有のパラメータ値をデフォルトとして設定することが可能です。 |
| ◇ |
SDCard上に格納されたバイナリデータは、“CONFIG.TXT”上で、バイナリデータ名とAREA[3:0]ピンによって指し示される０～Fの１６個の16進数文字と関連付けを行うことにより、AREA[3:0]ピンに接続されたロータリSW設定により、最大１６個のバイナリデータを瞬時に選択し、FPGAをコンフィグレーションすることが可能です。 |
| ◇ |
本機能は、例えばデバッグの場面で開発段階の複数のバージョンのバイナリデータの動作比較や、デモの場面で複数のアプリケーションを瞬時に切り替えてデモンストレーションする場面などで威力を発揮します。 |
| ◇ |
SDCardとのインタフェースは50MHzのHighSpeedモードで転送を行います。
SDCardからFPGAへのコンフィグレーションのデータの転送速度はSDCardにもよりますが、
16MByte/sから22MByte/s前後です。
Nand 32bit動作で、32Mbyte/s前後の転送速度となります。 |
| ◇ |

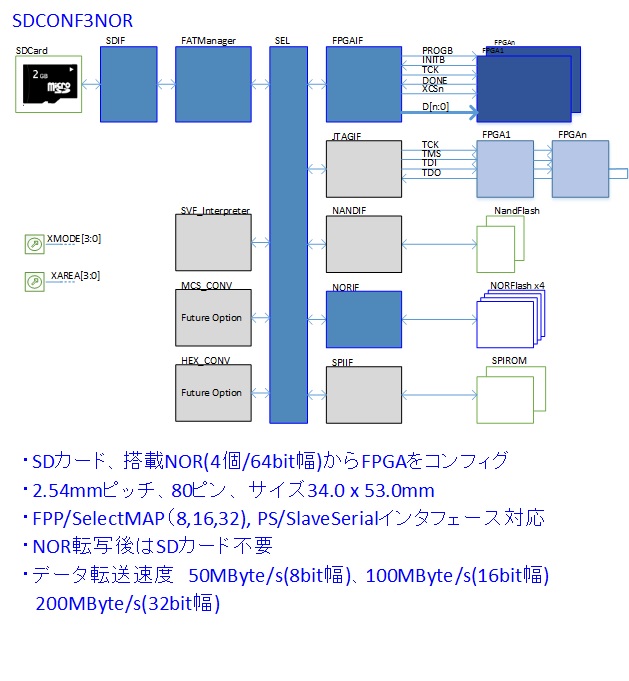

FPGAへの転送バス幅を1bitと8bit,16bit,32bitから選択することが可能です。(MODEピン参照)
◇SDCardからFPGAへのSlave Serial(Passive Serial)によるコンフィグレーション。
◇SDCardからFPGAへのSlaveSelectMAP8(FPP)によるコンフィグレーション。 |
| ◇ |
FPGAへの転送クロック(CCLK(DCLK)出力)は、”CONFIG.TXT”で指定することにより、下記の速度から選択可能です。
50MHz(デフォルト),25MHz, 12.5MHz, 8.33MHz, 6.25MHz,5MHz, 3.125MHz,
1.56MHz, 0.78MHz, 0.39MHz |
| ◇ |
ワードアライナ機能をCONFIG.TXT上で有効にすることにより、XilinxのbitファイルやAlteraのPOFファイルの先頭にある管理情報を読み飛ばし、32個のFFから転送を開始すことが可能です。
これにより、バイナリデータとして、XilinxのbinファイルやAlteraのRBFファイルは本よりbitファイル、POFファイルも指定できます。 |
| ◇ |
0から15回のコンフィグレーションのリトライ回数が指定できます。 |
| ◇ |
バイナリデータの先頭にプリアンブルを挿入したり、バイナリデータの最後にポストアンブルを可変長で挿入することが可能です。 |
| ◇ |
PROGB(nCONFIG)の立ち上がりからINITB(nSTATUS)の立ち上がりまでの間隔や、INITB(nSTATUS)の立ち上がりからCCLK(DCLK)の出力開始までの間隔を指定することが可能です。 |
| ◇ |
複数のFPGAをデイジーチェインさせたシステムにも対応可能です。 |
|
 |
| |
|
|
|
| ◇ |
データシートやアプリケーションノートは、下記よりダウンロードいただけます。。 |
|
|
| |
|
| ◇ |
| 出荷品構成 |
| 1 |

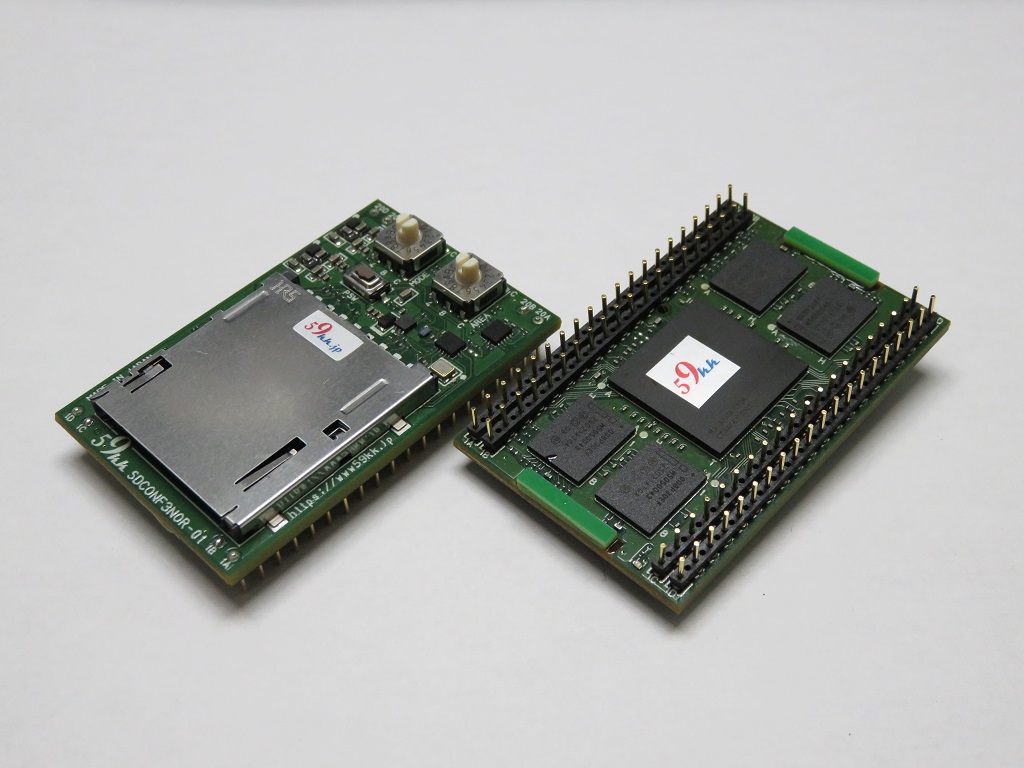

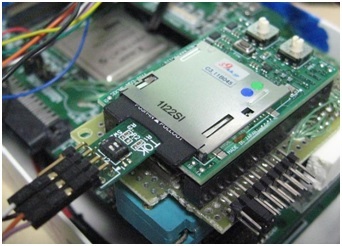

SDCONF3NOR本体 |
| 2 |
2Gbyte SDCard(動作確認済）(Datasheet,config.txtのサンプル添付) |
| 3 |
乾燥剤＋静電袋＋ブリスターケース |
| |
|
|
|
|
