FT2232H搭載59JTagCable

59JTagCable

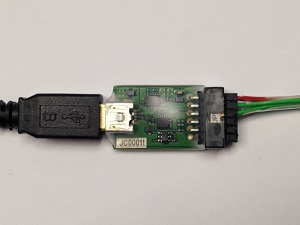

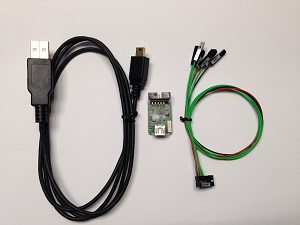

◇ サイズ30×16.8×7.8mmの小型USB2.0-JTAGケーブル。
◇ Lattice Diamond Programmer V3.4 、 ispVM System V18.1で動作確認済。
◇ FTDI FT2232HQ搭載。
◇ Parameter用ROMに、ATMEL 93C56BT-I/OT搭載。
◇ 設定はVCPモード。（FTPROGにより変更可能。お客様責任による）
◇ Driverはこちらからダウンロードいただけます。
◇ モジュール本体のJTAG側ケーブル用コネクタのピン配置です。
Pin# Dir ChipPort# JTag I2C UART Note
1 PW VCCIO VCCIO VCCIO 1.2V～3.6V
2 G GND GND GND
3 O ADBUS0 TCK SK TXD
4 O ADBUS1/2 TDI DO RTX# Dir depends on P10 level.
5 I ADBUS2/1 TDO DI RXD Dir depends on P10 level.
6 O ADBUS3 TMS CS CTS#
7 O ADBUS4 GP_O GP_O DTR#
8 I ADBUS5 GP_I1 GP_I1 DSR#
9 I ADBUS6 GP_I2 GP_I2 DCD#
10 I (ADBUS7) Open Open Low ADBUS7 can connect by 0R.
11 G — — — — Protection Stopper
12 O USB_5V USB_5V USB_5V USB Cable Power

◇ JTAG側コネクタのピン番号割付です。コネクタには、Molex87833-1220を採用しています。

◇ モジュールの４方向からの写真です。サイズが記載されています。
◇ RoHS対応品です。
◇ 販売中
