JTAGに挿すだけFPGAコンフィグ-59JTagStick

[59JTagStick貸出ページへ]
[bar_59JTagStick]
[59JTagStick写真]

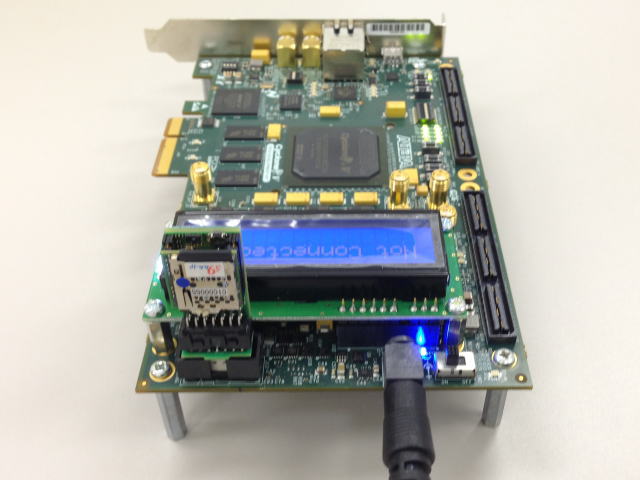

[59JTagStick接続例]

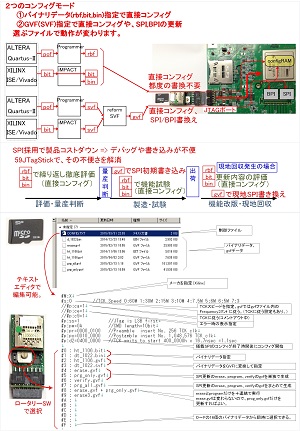

[59JTagStick_how2use]
59JTagStick02として新しくなりました。
59JTagStick02へ移動
uSDCONF1A03JTagを、基板に実装することなく単独で動作できるようにモジュールにしました。
出来合いの基板に対して、microSDCardからコンフィグレーションすることが可能になります。
uSDCONF1A03と同様に、ALTERAのrbfファイルや、XILINXのbitやbinファイルでコンフィグレーションできます。(メモリ転写コンフィグ)
SPIやBPIが搭載された製品ベースのデバッグで、ROMをいちいち書き換えることなく、迅速に評価を遂行することが可能になります。
SVFファイルに対応しています。(変換が必要です。)
SVFを使った場合、SPIやBPIROMへの書き込みも可能です。
JTAGポートに挿し込むだけで、現地回収も完了です。
ALTERAの2.54mmの5×2の10pinの標準コネクタや、XILINXの2mmの7×2の14pinの標準コネクタが装備された基板の場合、JTagポートに差し込むだけでご利用いただけます。
JTagポートのVCCIO電源で動作します。
  (1.2V~3.6V)
TCKはデフォルト60MHzと50MHzの2つのタイプを用意しており、それぞれCONFIG.TXT上の設定により、分周クロックを選択できます。
また、内部論理を書き換えることにより、デフォルトの値を後から変更することも可能です。
[RoHS]RoHS対応品です。
販売中です。まずは無料モニタで便利さを実感して下さい。(ここから)
59JTagStick取扱説明書_20150417_V1906.pdf
reformSVF取扱説明書_rev1.pdf
